一、场地

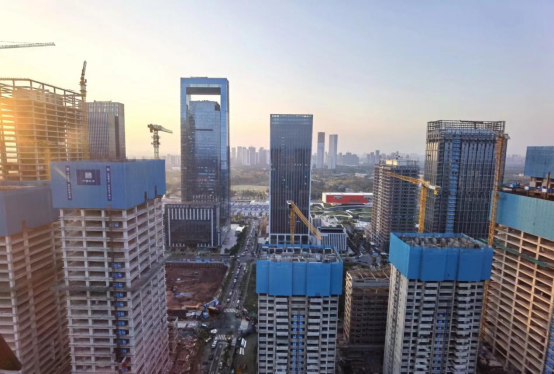

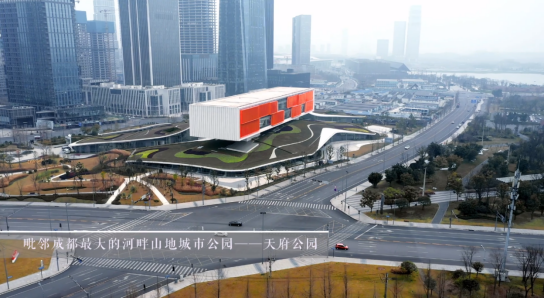

项目位于天府新区秦皇寺商务中心核心地段，处于杭州路路与蜀州路交汇街角处，毗邻天府3500亩中央公园，是天府公园环带上的重要公共文化建筑之一，与在建的“天府音乐厅”、已经落成的“天府国际会议中心”等大型公建相邻。地处繁华之角，在地理上具备了相当高的人流、文化、景观优势，场地有天然的外向属性。

二、建筑

建筑设计同样也是相对外向和动态的思路。建筑由地面向上生长出单一大体量、功能与意境兼顾，有明显的后现代手法。

1.体量：

美术馆项目总建筑面积71840平方米，主楼建筑面积43685平方米，地下二层，地上三层，馆内设有8个专业展厅；设有具备恒温恒湿系统的珍品馆、库；以及学术研究、会议报告、文史等附属功能，属于中大型专业美术馆。得益于较大的体量，有较好的空间延展与可塑性。

2.外型：

馆藏有大量的近代中国名画。故，其设计理念源自中国水墨意境，形似灵山秀水之间“漂浮的艺术体”，形成“水墨”与“现代”、“曲”与“直”、“柔美”与“力量”的碰撞。

城市空间上同样呈现“横卧”与“竖向”的对比，有明显的“二元”审美，为“卧式覆土建筑”。

色彩的运用采用了非常大胆的“红”，“墨”撞色，在现代建筑的用色上很少见，红韵在绿色大地上的跃起是一种相对含蓄的升腾感。

3.场景-视觉的“出挑者”：

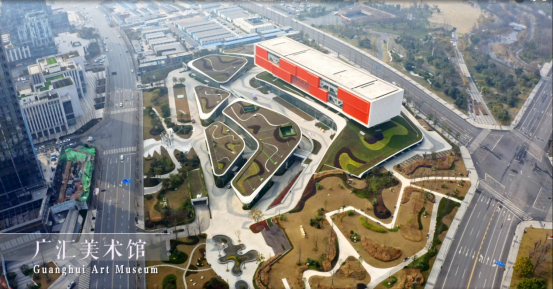

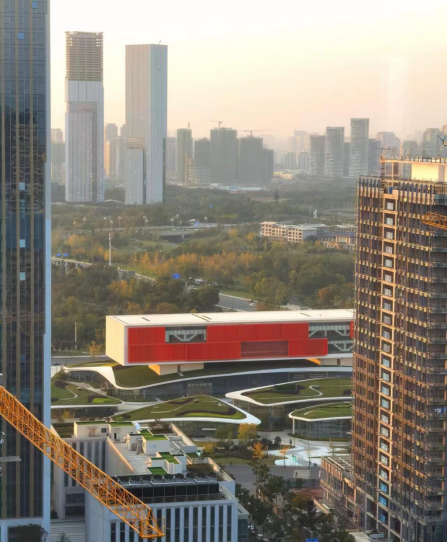

远：半鸟瞰下是中央公园视角的一抹跳色；

中：街角处有明显的视觉冲击力；

近：大体量单一形体的力量感；

4.产学一体：

美术馆可承办各类学术及研讨会议、同时可对文史档案进行保管及研究。

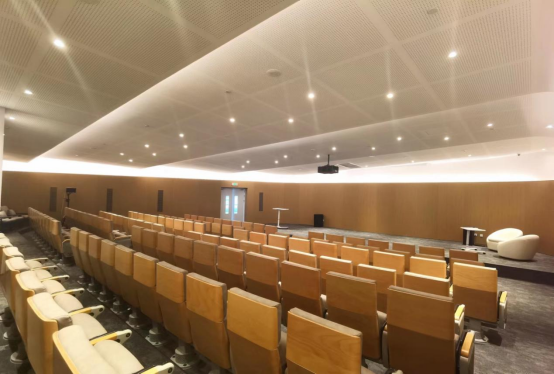

◮广汇美术馆学术报告厅

打造以“艺术+疆潮”为特点的特色街区--INK生活美学空间。

◮广汇美术馆文创商业区域

三、结构与施工

大跨度桁架钢结构及其提升施工：

广汇美术馆主馆整体采用钢结构桁架展厅，由两个劲性结构核心筒支撑，除核心筒落地外其他构件全部悬空，距地下室顶板最大高度达32米，以体现方案设计理念中“漂浮”的概念。

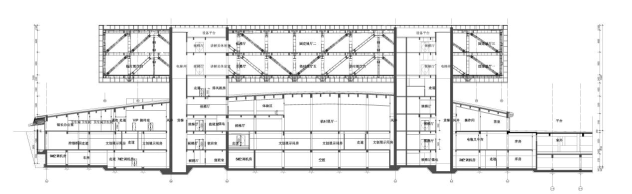

◮广汇美术馆场馆剖面

本次提升的钢结构展厅是整个美术馆的主体结构，最大跨度50.4米，两侧悬挑跨度最大20米，总重量逾1500吨，相当于30架波音737客机的重量。大跨度、大重量、大体积的吊装提升，在国内重大场馆建设中都是十分罕见的。

美术馆钢桁架提升首次采取“地下室顶板原位拼装+分区域液压提升”的安装思路。钢桁架展厅位于美术馆二层至屋面层，下方一层为混凝土结构，一层屋面为弧形屋面。主要施工顺序为：土建地下室施工完成后，核心筒继续施工，一层结构先不施工，开始在地下室顶板上进行钢桁架楼面拼装，钢桁架在楼面拼装完成后，采用液压提升将钢桁架提升到位，完成安装。

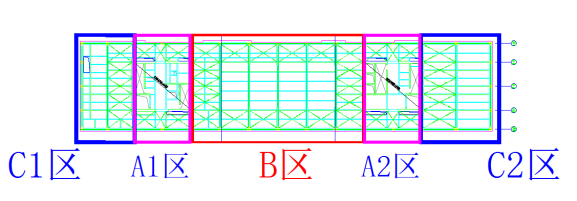

钢桁架液压提升分为三个区域，两核心筒之间段（B区）、两端悬挑段（C1、C2区）；提升前，XBL（悬臂梁）之间部分（A1、A2区）采用汽车吊散拼安装，将XBL（悬臂梁）连接成整体，便于后续提升施工。

◮广汇美术馆钢桁架施工分区

提升步骤如下：

（1）XBL安装：一台220t汽车吊用于悬臂梁的吊装；

（2）钢桁架展厅楼面拼装：四台50t汽车吊用于钢桁架展厅楼面拼装，两台TC6020（臂长60m）用于次梁与弦杆支撑的吊装。

为保证起重汽车吊性能符合要求，保证汽车吊安全性能，需检查安装设备、单位资料、人员资料、安全生产协议，进场时严格检查；同时明确保障人员组织、电话、姓名。

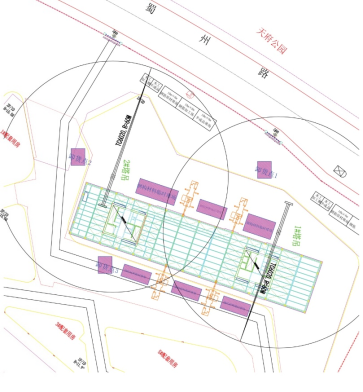

 ◮广汇美术馆钢桁架展厅拼装施工平面布置图

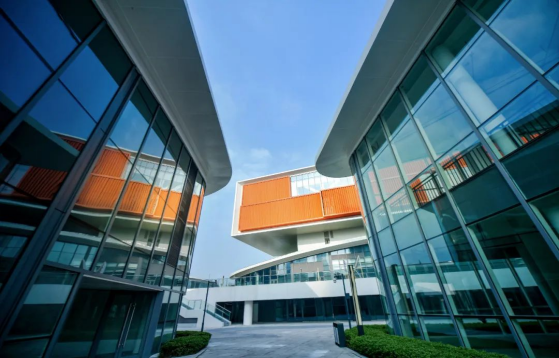

1.漂浮感：

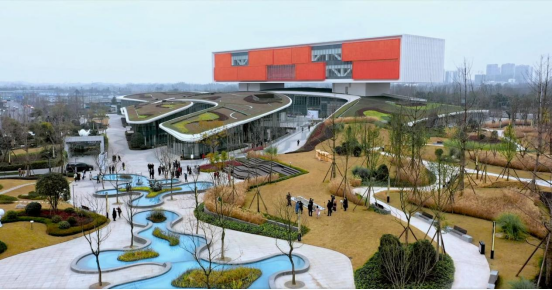

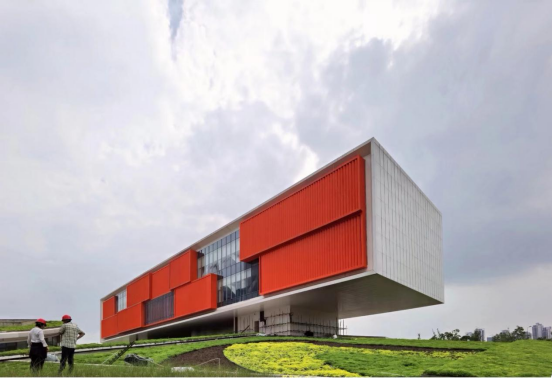

从秦皇湖畔远远望去，美术馆底层被茂密的绿植包围遮挡，整个建筑像是一个漂浮物，俯卧欲起。

2.大地笔韵：

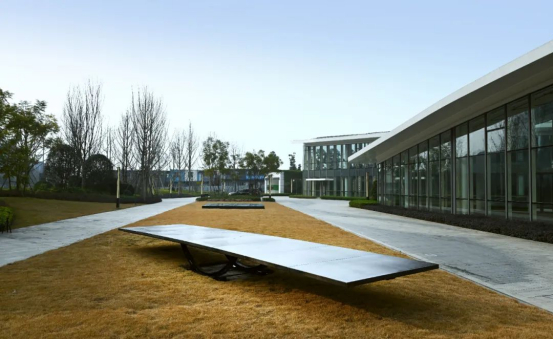

总体景观设计引人入胜，流线道路，深浅蓄势，墨分五色。建筑为山，地形为岭，铺装为水，犹如生长的山水画。

3.生长感：

建筑与景观的融合犹如从土地里缓慢生长出来的建筑。

四、内装篇

“素”与“墨”

主馆内大量采用大跨度无柱开放空间，线条大气、形态方正，黑、白、灰三色低调内敛。

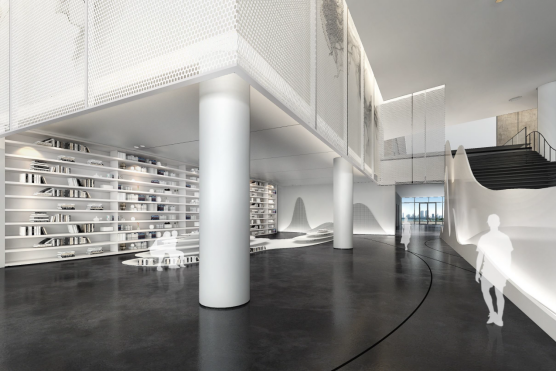

◮广汇美术馆止止社效果图

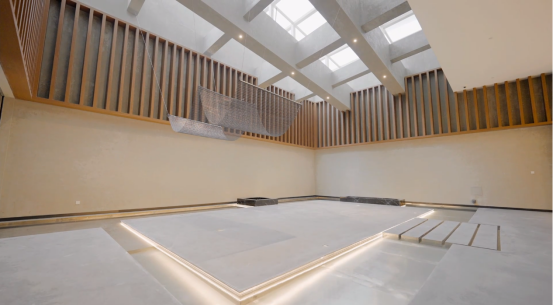

◮广汇美术馆止止社现场照片

整个美术馆的内装设计中，蕴含了大量的中国山水元素，山水波纹的形状随处可见，“计白当黑、以无为有”。

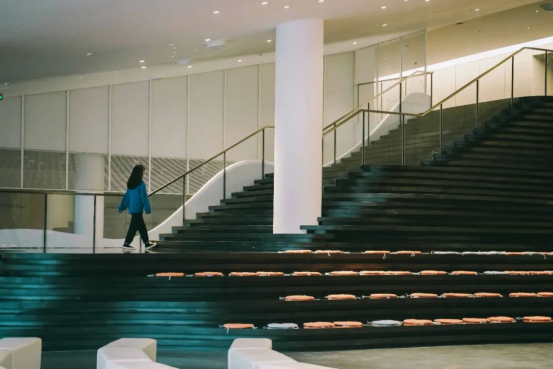

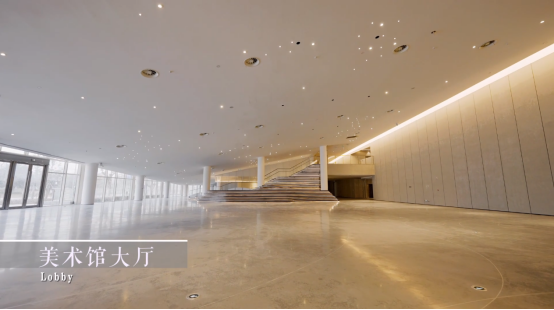

◮广汇美术馆大厅现场

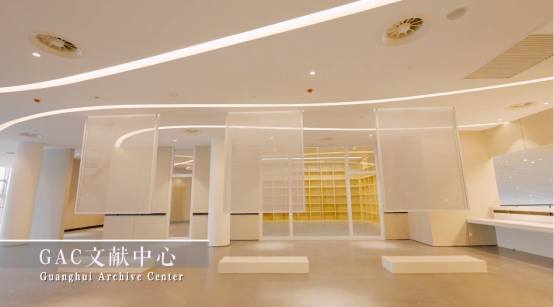

◮广汇美术馆GAC文献中心现场

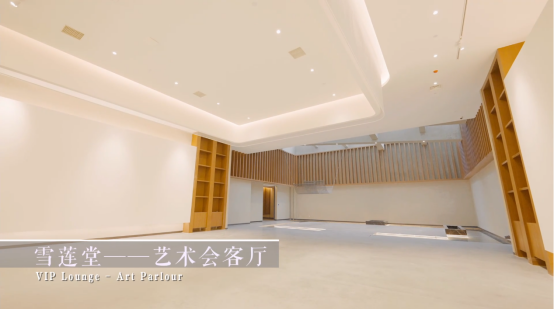

◮广汇美术馆雪莲堂艺术会客厅

五、技术应用：

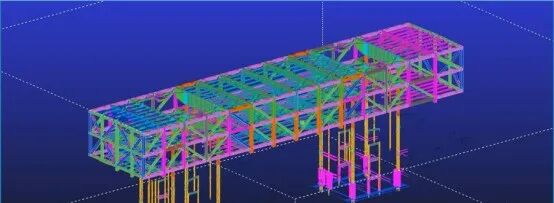

1.全过程BIM（建筑信息模型）设计：

项目各专业体量大、技术含量高，交叉施工难度大，应用钢结构及曲线BIM技术，攻克此类难题过程中具有指导性。

2.无柱大空间：入口大厅

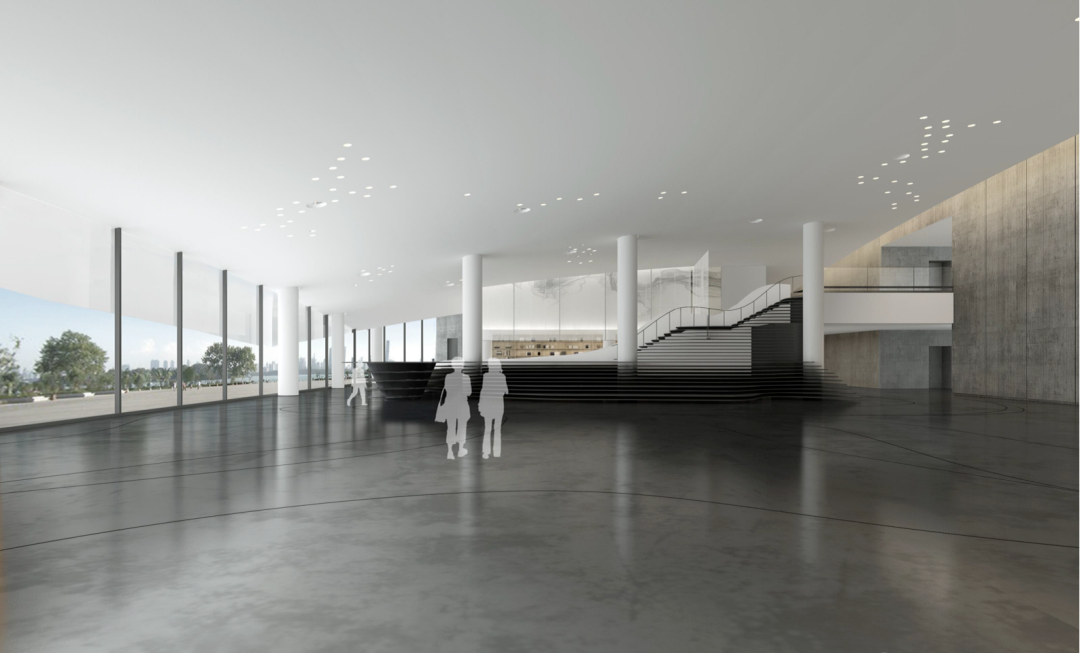

◮广汇美术馆大厅效果图

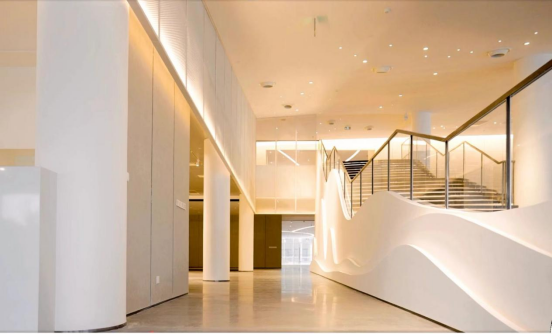

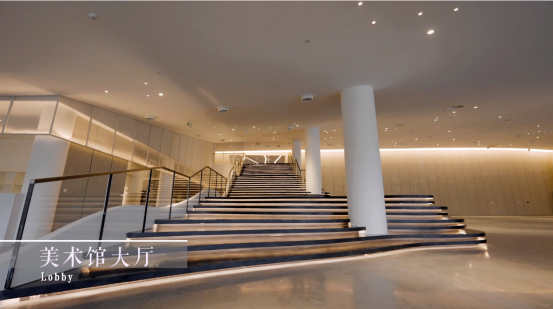

◮广汇美术馆大厅现场

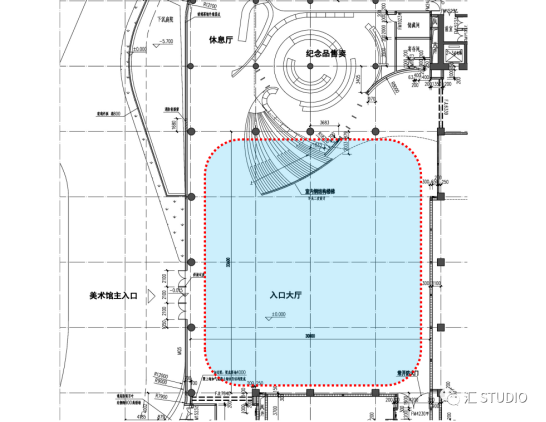

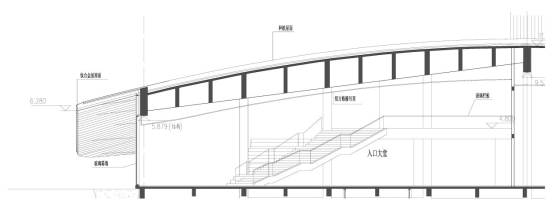

◮广汇美术馆入口大厅剖面

◮广汇美术馆入口大厅：30X35M

3.超高荷载：

其中最高单体展厅“G11”层高达11米，极限悬挂重量达10吨，地面集中点荷载1000KG/M²。

◮广汇美术馆G11展厅

4.无机精磨石地坪施工工艺

无机精磨石地坪性能特点：具有9级耐磨硬度、抗重压，不起尘砂，同时还具备防潮、防霉、抗老化等优点，是现代工业场合地坪的首选。

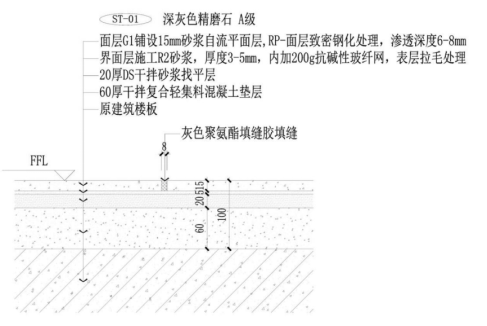

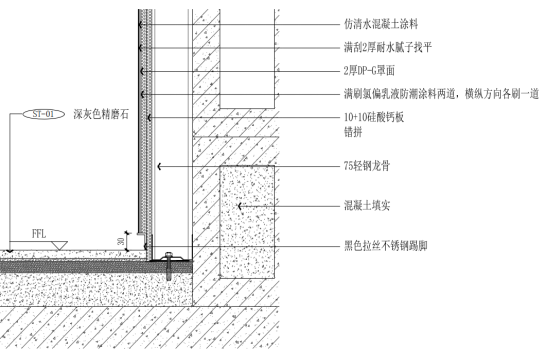

◮无机精磨石地坪节点

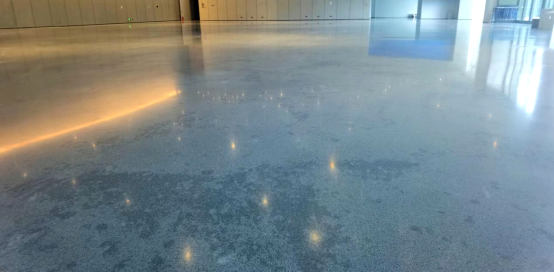

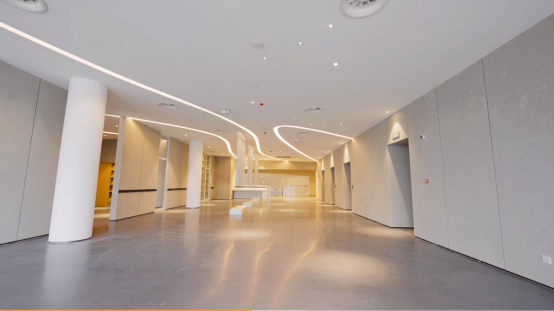

◮广汇美术馆大厅（深灰色精磨石）

5.墙面艺术漆工艺：

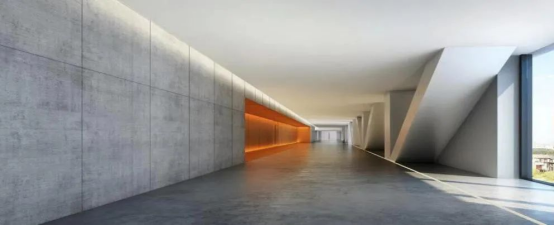

◮广汇美术馆走廊室内效果图

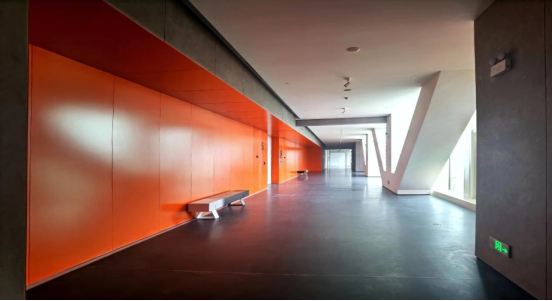

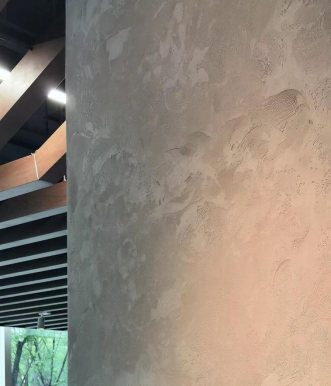

◮广汇美术馆走廊现场

◮广汇美术馆墙面艺术漆工艺做法

6.专业展览设备：

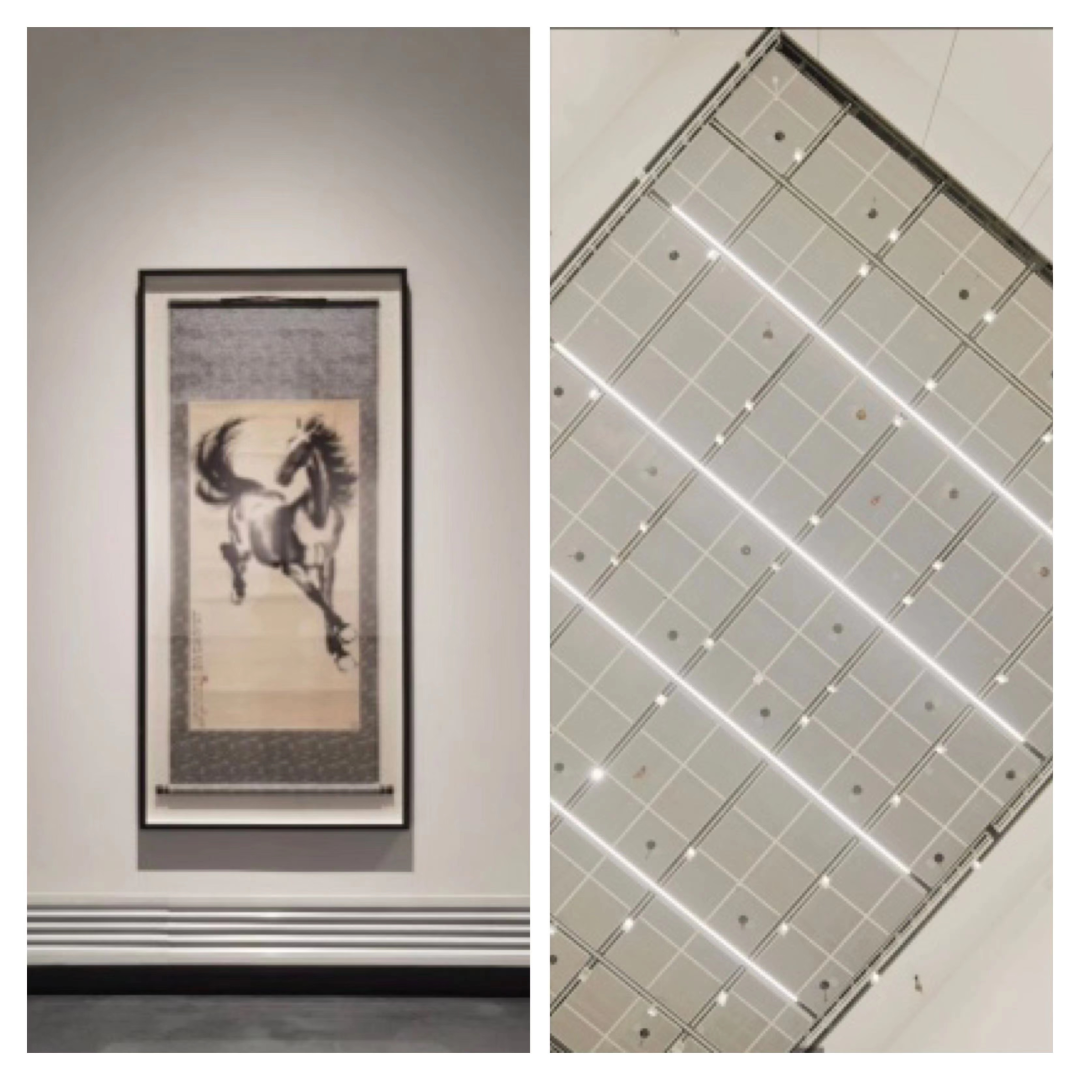

美术馆拥有专业灯光设计，对色温、照度“点、线、面光源”都有严格控制，可以真实还原画作，不产生色染。

展馆内空气系统可以做到恒温恒湿，对历史珍品有足够的抗氧、抗老化的保护能力。

展馆同样拥有专业的展出设备，对超大、超宽、超重展品都有足够的转运，起重以及管控能力。

7.生态建筑：

建筑裙房种植屋顶全覆盖，大大降低了冬夏建筑内部能耗损失，建筑年均能耗有大幅降低。同时利用建筑屋顶丰富的坡度，天然形成雨水坡向及路径，形成屋顶雨水收集循环。

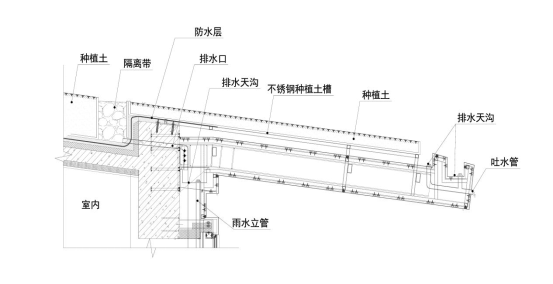

◮种植屋面及檐口节点

附部分艺术装置集锦：

◮一路风景©邓乐

◮搅局者©陈刚

◮衡©张琪凯

◮奇点©邓筱

结语：

广汇美术馆在其建筑设计、建筑技艺、景观以及内装、建筑文化、特殊施工手段上均有其鲜明特点，与同时同期成都范围内所完成的几个中大型“文艺”建筑并论也有其独到性，在城市区位板块上有足够的影响。施工上也较好还原设计意图，是广汇集团地产开发，城市建设的力作。
